设备描述
  上海加派机械科技有限公司新研发的节能型管式杀菌机,包括套管和列管,由行业知名专家黄东升工程师设计,获得9项产品专利。充分利用物料自身的热量交换以达到节能的目的。全自动果酱杀菌机是我公司参照意大利技术,以及我公司多年来在行业中的经验开发研制,专门用来加工处理浓缩果酱以及其他高粘度物料的杀菌机。
工作原理
  该设备采用四层套管结构,以过热水为加热介质对物料进行加热杀菌,然后利用冷却水或冰水对杀菌好的物料进行冷却。热交换介质在最内两层和最外层管中流动,物料在中间一层管中反向流动,从而保证最大的热交换面积和效率,物料内部温度均匀,对物料进行充分杀菌。
  该设备由物料罐、输送泵、管式换热器、保持器、过热水系统及控制系统等组成。在设备的设计中采用了再生热交换技术,提高热传输效率,节约能源。
  操作系统采用图像式人机对话操作界面,便于随时直观地掌握设备各组件的运行状态;控制系统对设备进行温度实时控制、采集和存储。
技术参数
产品型号 JP-FS-0.5 JP-FS -1 JP-FS -3 JP-FS -5 JP-FS -10
生产能力 500L/H 1000L/H 3000L/H 5000L/H 10000L/H
物料进口温度 25℃-45℃ 25℃-45℃ 25℃-45℃ 25℃-45℃ 25℃-45℃
杀菌时间 2-120S或根据需求调节
杀菌温度 95~138℃ 95~138℃ 95~138℃ 95~138℃ 95~138℃
物料出口温度 25℃-40℃ 25℃-40℃ 25℃-40℃ 25℃-40℃ 25℃-40℃
蒸汽压力 0.6MPa 0.6MPa 0.6MPa 0.6MPa 0.6MPa
蒸汽耗量 ~100Kg/h ~150Kg/h ~300Kg/h ~700Kg/h ~1000Kg/h
功率 10KW 18KW 25KW 37KW 48KW
外形尺寸(mm) 3500×1600×1500 4200×2200×1600 5000×2250×1700 5500×2500×1800 7500×3500×2200
设备总重量 1200kg 2000kg 2800Kg 3800 Kg 7000 Kg
设备特点
SUS304优质不锈钢主体结构。
采用四层套管,换热面积大,能耗低。
三缸柱塞泵一台,变频调速。
所有连接部位均有蒸汽保护。
杀菌稳定、彻底。
独立控制柜,人机界面PLC控制。
可与无菌灌装机同步进行CIP和SIP。

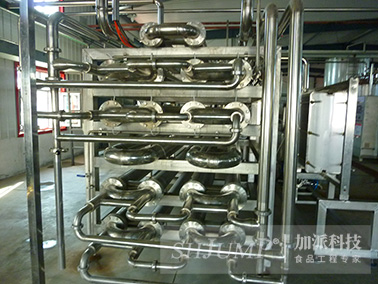

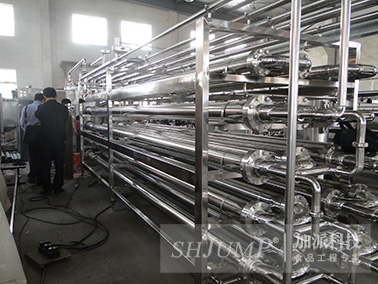

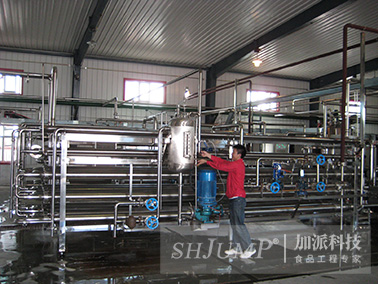

成品展示
